YB2电机：隔爆型电磁制动三相异步电动机
产品系列：YB2
概述：
YB2系列隔爆型电磁制动三相异步电动机适用于煤矿井下(非采掘工作面)及工厂含有爆炸性气体混合物的作业场所作电力拖动用，该系列隔爆型电磁制动三相异步电动机是全封闭、自扇冷、鼠笼型、并附加盘式磨擦干式失电直流电磁制动器的三相异步电动机，具有制动迅速、定位准确、结构简单、使用方便、维护容易的特点，广泛用于要求快速停止、准确定位及往复运动防止滑行的各种机械。
YEJ系列电磁制动三相异步电动机应用于工厂无爆炸性气体混合物的场所，该两个系列电动机电气性能及制动功能相同，YB2系列隔爆型电磁制动三相异步电动机的安装尺寸与YB2系列电动机相同，YEJ系列电磁制动三相异步电动机的安装尺寸与Y2系列电动机相同。
YB2系列隔爆型电磁制动三相异步电动机的防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》标准的规定，分别制成隔爆型ExdⅠ、ExdⅡBT4。
主要技术参数：
1.额定电压：380V、380V/660V、660V/1140V
2.额定频率：50Hz
3.防护等级：IP55
4.冷却方式：IC411
5.工作制：S1
6.绝缘等级：F
7.安装形式：IMB3、IMB5、IMB35等
机座号与转速及功率：

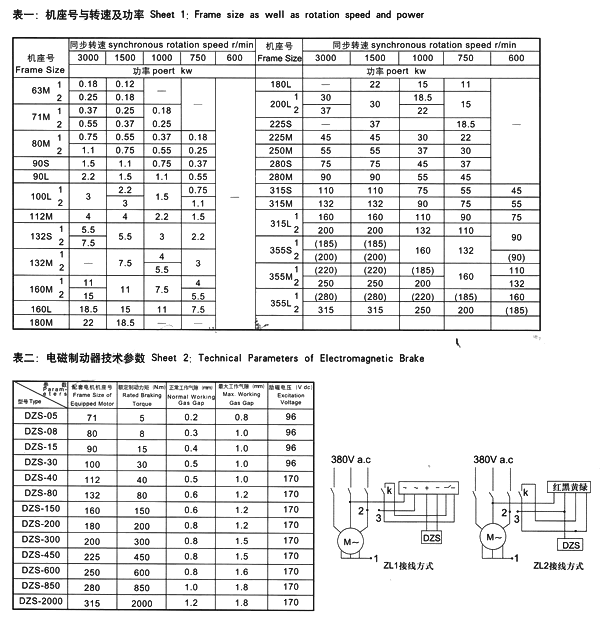

本系列电动机机座号与转速及功率对照见表一
电磁制动器技术参数：
本系列电动机用电磁制动器技术参数表二
制动器接线：
抽动器线圈电压为直流电压一般为24V、96V、170V和190V、96V、170V和190V接线方式如下图：
1. ZL1接线方式中，当3与1连接时，为ZL1-96、ZL1-190接线；当3与2连接时，为ZL1-170接线。
2. ZL2接线方式中，当3与1连接时，为ZL2-96接线；3与2连接时，为ZL2-170接线。
3. 上图为快速制动接线方式，K点短接为慢速接线方式。
